Donnerbüchsen

[Arne Krause]

Hi,
nochmal zum Material, für das Fahrgestell kommen doch sowieso nur MS.Profile in Frage, wenn das Gehäuse aus ca. 0,6mm MS Blech wäre, würde ich das für unproblematich halten. Wir fahren doch keine 10 Wagen Züge! Öh, ich jedenfalls nicht...
Ich denke, auch eine Köf( ob Buntbahn, Schulz oder Magnus) zieht 3 solche Wagen, die von Magnus sind doch nicht leichter.
Gruß, Arne

[Wolfgang R. (abgemeldet)]

Hallo Arne,
das Fahrwerk besteht bei mir aus MS Profilen (ob hier Torstens Ätzteile passen weiss ich nicht) der Aufbau selber ist aus 1mm MS, meine Selbstbau Köf2 ist aus MS und um ein erhebliches schwerer wie der Cid21. Das Dach soll ebenfalls aus 1mm MS gebogen werden, hier weiss ich nicht wie schwer es wird.
Gruß und Hp1
Wolfgang

[Holger Steinberg]

Hallo Wagenfreunde!

Aus der Diskussion entwickelt sich ein richtiges Bauprojekt! Es freut mich, dass die Donnerbüchsen auf Zuspruch und Interesse stossen.

Derzeitiger Planungsstand:

-Fahrwerk aus Messing. Profile oder geätzt oder gelasert ist noch offen. Kann man Biegekanten auf Messingplatten anlasern ähnlich wie das Anätzen? Fahrwerkszurüstteile grösstenteils verfügbar. Federpaket müssten neu angefertigt werden und ggf. andere Gussteile.

-Aufbau: Aussenhaut aus Messing. zweite Innenwand ist noch offen (Holz, Kunststoff, ebenfalls Messing)
Die Bühne ist bei diesen Wagen sehr aufwendig, das wäre eine Aufgabe für einen Einzelnen als Baugruppe.

-Das Dach ist aufgrund der verschiedenen Krümmungsradien nicht als einfaches Biegeteil aus Messing möglich, es sei den sehr dünnes Material mit angesetzten Spanten. Alternativ Spantenaufbau aus Holzleisten.

-Inneneinrichtung wäre von einem Holzkünstler anzufertigen und als Laserteile herstellbar. Dies auch eine eigene Baugruppe.

Anregungen und Wünsche sollten wir im Weiteren absprechen, vor allem hoffe ich darauf das es Interessenten gibt die auch ihren Beitrag leisten können und ihr Möglichkeiten benennen. Meldet Eure Möglichkeiten, auch wenn es "nur" Beschaffung von Vorbildfotos sind.

Viele Grüsse

Holger

[Wolfgang R. (abgemeldet)]

Hallo Cid Freunde,
Holgers Idee finde ich sehr gut, der Wagen läßt sich sehr gut in einzelne Baugruppen aufteilen. Wer also an einer der gruppen interesse hat bitte unbedingt melden. Wer möchte sich mit um die Bühnen kümmern? Ich bin irgentwann Anfang März in Bochum im Museum um dort die Bühnen genau anzusehen und zu vermessen.
Gruß und Hp1
Wolfgang

[Rolf Brock (A)]

Hallo zusammen,

ich habe für meinen Güterwagen auch so ein Dach mit verschiedenen Radien gemacht.

Das Dach ist ein Frästeil aus 2mm Sperrholz welches auf gefräste Spanten aufgeleimt wurde.

Wenn Das euch interessiert könnte ich sowas machen. auch kann ich mal Bilder von dem Fertigen Teil einstellen. Von innen sieht das aus wie Holzverkleidet.

Für die bei mir geplanten B3y hatte ich die Dächer aus verzinktem blech 0,8 mm biegen lassen. Das ist aber nicht so genau , so das ein Dach trotzdem noch Spanten braucht.

viele Grüße rolf

[Wolfgang R. (abgemeldet)]

Hallo in Runde,

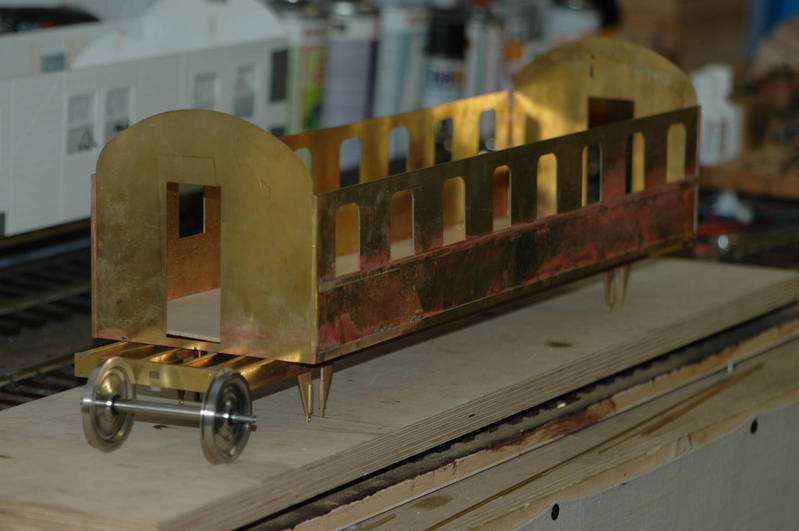

anbei ein Foto meines Cid von heute.

Cid21 Bauzustand 18.1.2008 (Wolfgang Rabsahl)


Ein schönes Wochenendewünscht euch

Wolfgang

PS.: ich hab dieses Foto benutzt um mal auszuprobieren wie man ein Bild hier einstellen kann, geht ja Kinderleicht dank der Anleitung von Fido.

[Uwe F. (abgemeldet)]

Hallo Wolfgang,

das sieht ja sehr viel versprechend aus!

Schönes Wochenende

[Wolfgang R. (abgemeldet)]

Hallo Cid21 Fans,

heute bah ich die ersten Daten für Einzelteile im DXF Format versendet, bin mal gespannt ob es funktioniert.

Gruß und Hp1
Wolfgang

[Jörg P. (t)]

Hallo Wolfgang !

Nachdem ich mir ein neues CAD - Programm geleistet habe ,
konnte ich heute die Zeichnung anschauen .
Die Übertragung hat funktioniert . Alle Linien sind eindeutig .
Jetzt muß ich mich nur noch ein wenig mit dem Programm
beschäftigen , um damit auch arbeiten zu können.
Vielen Dank noch mal .



Mir ist noch etwas eingefallen:

Wir ( Donnerbüchsenbauer ) könnten das Bautreffen am Samstag
den 16. Februar zu einem ersten Meinungsaustausch über dieses
Projekt nutzen . Ich wäre anwesend , wer noch ?

Viele Grüsse aus Oelsnitz

Jörg

[Rolf Brock (A)]

Hallo Jörg.

ich bin am Samstag den 16. in Bad Hersfeld - aber ob ich da über Tag viel Zeit habe ?

Was hast Du denn jetzt für ein CAD-Program? würde mich interessieren.

Wolfgang und ich arbeiten mit Drafboard um die DXF zu erzeugen.

viele Grüße rolf

[Wolfgang R. (abgemeldet)]

Hallo in die Runde,
ich bin am Samstag nicht in Bad Hersfeld.
Gruß und Hp1
Wolfgang

[Jörg P. (t)]

Hallo !

Es tut mir leid , aber am Samstag kann ich leider nicht kommen.
Ich darf wieder einmal Überstunden machen.
Aber es wird bestimmt auch noch andere Gelegenheiten geben.

an Rolf : mein CAD - Programm ist TurboCAD , es ist eines der
wenigen Programme das DXF Formate verarbeitet .
Mein " altes " Programm ist DraftBord , hat aber leider nur Vlm -Format.

Viele Grüsse aus Oelsnitz

Jörg

[Jörg P. (t)]

Hallo !

Nach einem Gespräch mit Herrn Strauß aus Chemnitz ,besteht die
Möglichkeit des Plastspritzens . Es sind dazu nur entsprechende
Formen zu bauen . Auf diesem Wege könnten diverse Kleinteile
kostengünstig hergestellt werden . Wo ich für einfache 2-D-Teile
auch Formen erstellen könnte .

Viele Grüsse aus Oelsnitz

Jörg

[Wolfgang R. (abgemeldet)]

Hallo Cid Fans,
gestern stand mein Cid zum ersten mal in Bad Hersfeld auf den IG Modulen. Das Fahrwerk ( noch ohne Bremse) läuft leicht und ohne zu Kannten durch die 3m Radien. Bin mal gespannt wie der Wagen hinter einer KöfII aussieht und was noch an Teilen bis zur JHV dazu kommt.
Gruß und Hp1
Wolfgang

[Wolfgang R. (abgemeldet)]

Hallo Cid 21 Fans,
so sieht der Cid jetzt aus. Links im Bild die Front meiner Köf II, die Köf ist ein sehr einfach gehaltenes Modell das annähernd so alt ist wie ich Mitglied in der IG bin.

Cid 21 mit Köf II (Wolfgang Rabsahl)

Cid 21 in meiner Werkstatt, links die spätere Zuglok Köf II, hinter dem Cid ein Mast für die Oberleitung

Gruß und Hp1
Wolfgang
